Здравствуйте, как и обещал выкладываю фото с размерами. Сразу скажу для снегохода со стойками не самый оптимальный вариант подката, лыжи расположены близко к гусе и вставлять неудобно, на рычажной подвеске намного проще и удобней с ним. Развесовка на нашем снеже такова, что даже придвинув подкат к самой гусе, что называется дальше некуда, при подъёме задней части снежа на подкат надо приложить немало усилий. У некоторых снегоходов при такой установке зад невесомый. Если увязнут колёсики, тянуть за подкат совсем не удобно, а если тянуть за снегоход, есть вероятность стянуть его с подката. Все колёса ставьте поворотные иначе не повернуть в ограниченном пространстве. Подкат такого типа подойдёт только для ровного пола. При изготовлении учитывайте к какой стене (правой или левой) будете ставить снегоход, от этого зависит с какой стороны приваривать шарнир, чтобы было удобно с подката снимать, хотя может это и не существенно - можно развернуть снегоход если позволяет место.


eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.641
Реакции
704
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная
Решил колёсики к лыжам приладить, пусть сам себя возит. У меня 4Т, поэтому не дымит и тарахти сколь хочешь, 2Т только на подкате возил, иначе провоняет всё в гараже пока "запаркуешь". Идею брал с форума, колёса снаружи не прокатили - стойки "разъезжаются" реально на таком вылете и массе. Поставил внутрь, выточил удлиненные вставки в лыжи 2 шт. Устанавливать колёса не удобно, ставлю в одного - за ручку лыжу задираю, вывернув в нужную сторону, или домкратом, но зато сам переезжает порог в гараже и доску дюймовку на стыке пола - таскать не надо, пол деревянный и ехать по нему особенно назад, без колёс снеж не хочет - буксует гуся. Сейчас бы делал что-то подобное, как на последнем фото.


eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.641
Реакции
704
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная
Заглядываю в эту тему http://www.snowmobile.ru/forum/index.php?threads/25895/page-29#post-4800831
Вот что высмотрел: эконом вариант и колёса побольше к нему прикрутить, тогда закатить можно хоть через какой порог гаража.
535ac54a5069.jpg ec40d77f3076.jpg IMG_0769.JPG
Заводские варианты с размерами разные, если смотреть на предыдущую конструкцию, изгибы эти лишние.
IMG_7903.JPG IMG_3943asd.jpg IMG_3942as.jpg IMG_3939zxc.jpg IMG_3938zx.jpg
Обратите внимание куда упираются упоры в подножки, так гораздо легче перевалить снеж.


eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.641
Реакции
704
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная
Поздновато нашёл такой вариант, сейчас что бы сделать надо перепланировку в гараже затевать. У кого заезд с улицы сразу в гараж, по моему самое то и подкатов никаких не надо. Просто сдвижная вбок платформа, заехал на неё, задвинул в угол. В полу направляюшие, по которым платформа перемещаться будет на подшипниках-колёсиках можно накрыть, что бы мусором не забивались.


eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.641
Реакции
704
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная
Поясню по углу наклона площадки, к которой прикручена пластина поворотных колёс. Сама пластина должна оставаться параллельно пола, тогда колесо будет свободно вращаться вокруг оси. Стойку же к которой прикручиваются 2 поворотных колёса нужно немного наклонить вперёд, чтобы когда перевалили снегоход, она не возвращалась назад, а как бы сама себя прижимала.


eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.641
Реакции
704
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная
Решил себе сделать своими руками подъёмник (домкрат) для снегохода. Конечно за 6-7т.р. можно приобрести здесь на форуме, но цена хайджека для авто в половину меньше, что такого эксклюзивного в нем?
Посмотрел видео
все выкладывают как работает, но как собрано нет.

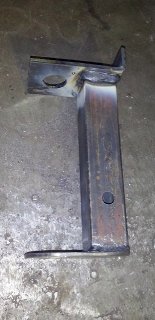

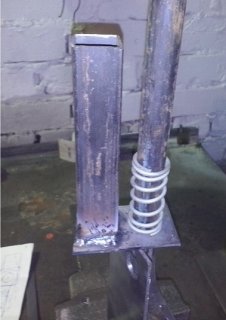

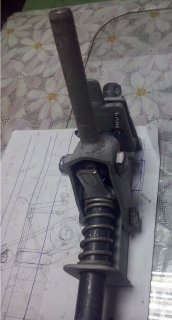

Не было подходящей трубки из алюминия. Но выше - на видео человек использовал трубу вгп ду-15. Я тоже использовал её, на сегменты делить не стал, хотя и это не проблема. Основание подъёмника - кусок трубы квадратного сечения 30х30х2, нижняя пластина 3мм, верхняя 4мм, удерживающая 6мм, использовал накидной ключ на 22, подшипник б/у 201 (можно не использовать), прутки которые удерживают пластину диаметром 8-10мм, рычаг из полосы 4мм. болт в основании М10, болт подшипника 12мм, 2 болтика М4 для мелких пружин. Основную пружину подобрал по трубе (короткая не пойдёт). Остальное понятно по фото. Всех затрат - накидной ключ 150р. и два вечера свободного времени. Снеж поднимает легко, в снегу не проверял (пока не выпал), позже выложу фото подъёмника в деле.


Вложения

Последнее редактирование:

VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.070
Реакции
685
Возраст
53
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Классно получилось! :Bravo: Шток однозначно крепче моего. Я вот переживаю, выдержит ли мой домкрат Ерему с забитыми наледью гусянками...
все выкладывают как работает, но как собрано нет.
Знал бы, что тебе надо, скинул бы подробные фотки...


purgen

Ветеран
Регистрация
28 Апр 2007
Сообщения
9.853
Реакции
2.879
Местонахождение
Наро-Фоминск
Имя
Дмитрий
Техника
тарантас
на продаваемом вроде были насечки для упоров


eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.641
Реакции
704
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная
на продаваемом вроде были насечки для упоров
Дмитрий, это на алюминиевом штоке появляются насечки от механизма подъёма, в процессе эксплуатации. Материал штока мягкий и чем больше пользуешься, тем больше насечек появляется.


purgen

Ветеран
Регистрация
28 Апр 2007
Сообщения
9.853
Реакции
2.879
Местонахождение
Наро-Фоминск
Имя
Дмитрий
Техника
тарантас
не , на новом видел
обработка заводская


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.070
Реакции
685
Возраст
53
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
не , на новом видел
обработка заводская
На моем не была. :no:
Дмитрий, это на алюминиевом штоке появляются насечки от механизма подъёма, в процессе эксплуатации. Материал штока мягкий и чем больше пользуешься, тем больше насечек появляется.
А вот это точно! :yes:


eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.641
Реакции
704
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная
Сергей Троянов снял подробное видео по устройству своего самодельного домкрата для снегохода, где всё подробно разжевал. Огромное ему спасибо от снегоходчиков.

Последнее редактирование:

eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.641
Реакции
704
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная

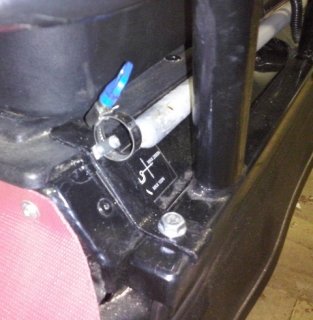

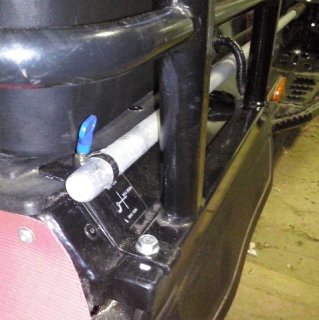

Закрепил шток домкрата, длина 1700мм, можно длиннее сделать. Закрепил над уширением рамы, поэтому ширину подножек нисколько не съело - на последнем фото видно. Вперёд под капот, можно затолкать ещё почти на метр - рядом с глушителем проходит свободно и не чему не мешает. Сам домкрат буду возить в кофре, собирается просто и быстро, если на штоке возить, то места нужно под него больше.


Вложения

eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.641
Реакции
704
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная
купи вот такие крепления , вообще супер будет http:///product/krepezh-universalnyj-33-20-0059/
Крепление купил, поставил - действительно удобно отстегивать и снега не боится.

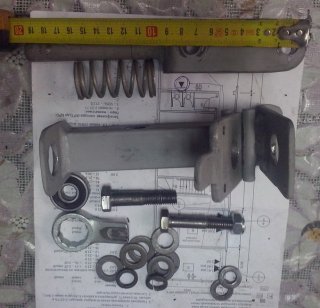

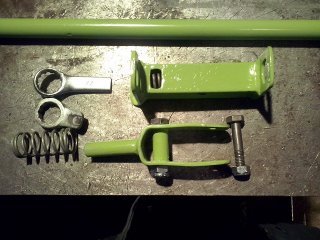

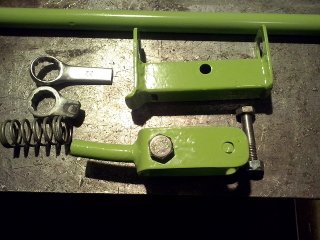

Попользовался своим самодельным домкратом - раз 5 сработал на ура, доставали тогда, когда уже втроем не могли снеж двинуть. Потом перестала пластина верхняя фиксироваться. Если рукой прижимать, то держала. Видимо металл (сталь - репа) пластины смялся на фасках и усилие пружинок было мало. Зато ключ накидной работал четко, даже на трубе зарубки оставались. Пришла мысль приспособить второй накидной ключ для удерживания. Заодно уменьшил габариты - отрезал лишнее. Сделал в профиле прямоугольные отверстия под ключ - они разной высоты, чтобы ключ фиксировался. Перед сваркой вставил внутрь профиля подходящую пружину, которая будет зажимать верхний ключ, нижним краем в профиле она упирается на болт рычага. Подшипник убрал совсем, вместо него поставил распорную трубку. Получилось надежно и легче. Сам шток по прежнему стальная ВГП труба ДУ 15. Ручка съёмная из этой же трубки длиной 60см. Всё вместе с опорной площадкой из текстолита весит 4 кг.


Вложения

atmis

Активный участник
Регистрация
11 Ноя 2019
Сообщения
277
Реакции
283
Местонахождение
пензенская обл.
Имя
юрвасилич
Техника
STELS 600 VIKING 2.0
Мне дилеры такие подкаты подогнали.Всем хороши,кроме цены.



SkyWallker

Новенький
Регистрация
24 Ноя 2019
Сообщения
8
Реакции
0
Местонахождение
Республика Коми

Илья Мордовия

Старожил
Регистрация
12 Дек 2019
Сообщения
1.801
Реакции
455
Возраст
44
Местонахождение
Саранск
Имя
Илья
Техника
Стелс капитан
После продажи стелс капитана, остался самодельный кантователь. По грузоподъемности, пойдет под любой снегоход. Кому интересно, пишите в личку. Цена 3000р


влад178

Активный участник
Регистрация
23 Апр 2015
Сообщения
658
Реакции
465
Местонахождение
Ленинград
Имя
Влад
Техника
sky-doo expedition sport 900ace
Вопрос- а на какую часть лыжи должны опираться нижние зубчики этих угловых кронштейнов подката лыж? ( надеюсь правильно сформулировал).
На сами лыжи или
На прилив конька
Собрал по инструкции , но гложат сомнения- у меня эти зубчики ложатся на коньковую пластиковую часть
