RZR 570 ищу схему электрическую.

[Suvoroff]

Пропало питание полностью, на замке нет плюса, стартер крутит, если замкнуть напрямую. На блоке реле пару проводов дают плюс, на предохранителях нет.



[Горный крот]

Схема электрооборудования, зажигания для RZR 570 (Z14VH57AD/6EAI/6EAW)

Интерактивная схема запчастей «электрооборудования, зажигания» для RZR 570 2014. Каталог деталей с артикулами, заказ с доставкой по России.

atvstyle.ru



[Горный крот]

диагностика и ремонт электрики квадроцикла Polaris Sportsman скачать электрическую схему квадроцикла

диагностика квадроциклов ремонт квадроцикла ATV Polaris Sportsman . у нас вы можете скачать электрическую схему квадроцикла Polaris

atv-land.msk.ru



[Suvoroff]

диагностика и ремонт электрики квадроцикла Polaris Sportsman скачать электрическую схему квадроцикла

диагностика квадроциклов ремонт квадроцикла ATV Polaris Sportsman . у нас вы можете скачать электрическую схему квадроцикла Polaris

atv-land.msk.ru

Премного благодарен, буду в выходные разбираться.
Коллеги, если у было подобное, напишите пожалуйста. Если бы не форум проблему с вентилятором и реле в пучке под сиденьем не решил бы никогда, и тут похожая история.....



[Suvoroff]

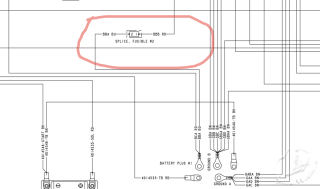

Судя по схеме, после акка два провода уходят на вентилятор и замок зажигания, тот что на замок идет через предохранитель, не смог в ночи его найти, он в общем блоке под торпедой, или где то отдельно? Спасибо!



[Suvoroff]

Отмыл все от грязи, и нашел. На жгуте под сиденьем отдельно два предохранителя по 30а, соответственно сгнил разъем
