Рычаг забыл обварить, и косынку приварить
А,блин:disgust: я то понял что сошку надо-ть доработать,вовремя поправил, ещё не поздно это только прикидка,обварим.Благодарю.:handshake2:


timoha70

Активный участник
Регистрация
21 Дек 2012
Сообщения
264
Реакции
4
Возраст
59
Местонахождение
асино томская обл
Имя
Владимир Филиппович
Техника
Буран, Нива 21213

ОчУмелый

Активный участник
Регистрация
22 Ноя 2016
Сообщения
214
Реакции
30
Возраст
58
Местонахождение
Ижевск
Имя
Александр
Техника
Буран
Угол поворота лыжи будет меньше. Если хочешь убрать люфты, так они все в креплении рессоры и лыжи.


timoha70

Активный участник
Регистрация
21 Дек 2012
Сообщения
264
Реакции
4
Возраст
59
Местонахождение
асино томская обл
Имя
Владимир Филиппович
Техника
Буран, Нива 21213
Угол поворота лыжи будет меньше. Если хочешь убрать люфты, так они все в креплении рессоры и лыжи.
ясно.на форуме кто то выкладывал фото с комментами про переделку этого узла,на шлицы сошки одевалось часть кардана со шлицами от моцика урал и чтото еще доделовал и я не сохранил теперь не могу найти может кто помнит где это было?


nprDimas

Ветеран
Регистрация
30 Дек 2011
Сообщения
3.973
Реакции
312
Возраст
39
Местонахождение
Москва, ЗАО
Имя
Дмитрий
Техника
ФФ-2, Тула ТМЗ 5.951,952,971, Турист86г.в., Муравей, САМОХОДКА,Буран С640 (1985),Ski-doo Formula ST
Угол поворота наооборот будет больше, ибо этот механизм имеет передаточное почти 2. Но вот нагрузка увеличится и руль врядли удержишь.


GAVRILA_68

Новенький
Регистрация
27 Авг 2013
Сообщения
8
Реакции
1
Возраст
56
Местонахождение
РС(Я) Верхневилюйск
Имя
Гаврил Григорьевич
Техника
Буран А, Буханка,Минск, москвич и останки явы .Toyota succeed
а вот это что? интересно очень


Вложения

5havin

Участник
Регистрация
18 Фев 2015
Сообщения
156
Реакции
18
Местонахождение
Москва
Имя
Виталий
Техника
Vk540 2015 + Snow Hawk 500
Жаль что снесли мою тему про шкворень самодельный. Но да ладно...
Вот моя модернизация рулевого управления на рулевых наконечниках ВАЗ класика.
Задачи - убрать люфт и усилить конструкцию достигнуты, на мой взгляд, успешно.


патрон

Коренной Помор
Регистрация
8 Янв 2014
Сообщения
4.928
Реакции
1.084
Возраст
55
Местонахождение
Южный берег Белого моря,г.Онега.
Имя
Игорь Юрич
Техника
уаз,буран,stels v 800 viking 2.0
убрать люфт и усилить к
Интересно подобрал схему.А,ограничителя нету?и в том месте где треугольник,он что жёстко сделан?
Можешь показать по детально?


5havin

Участник
Регистрация
18 Фев 2015
Сообщения
156
Реакции
18
Местонахождение
Москва
Имя
Виталий
Техника
Vk540 2015 + Snow Hawk 500
.А,ограничителя нету?
Со стороны вариатора есть. Сугубо чтоб не упереться в него. С другой стороны нету, но там никуда и не упирается. В общем-то все это обкаталось на стойке стабилизатора - необходимости во втором ограничителе не наблюдал. А когда жескости оказалось недостаточно(сломал стойку), то поставил наконечники. К рычагам приварил куски маятникового рычага (т.е. готовые конусные отверстия под наконечники)

.треугольник,он что жёстко сделан?
непонял вопроса. Какой треугольник?

Можешь показать по детально?
Прям сильного обзора не получится. Вид закрывает радиатор и экран глушителя.
Да и конструкция проста. К родному рулевому валу приварен кусок рычага с конусным отверстием и усилен. Далее "кость" из наконечников с укороченной резьбой на половину и скрученных между собой укороченной же втулкой. На нижнем рычаге (он вообще самодельный с посадкой на 6 шлицов из-за самодельного шкворня)

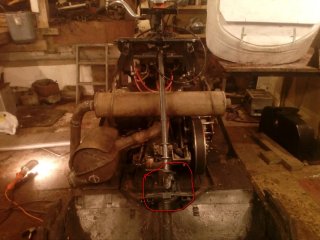

Вот кстати нашел фотку - залью. Делал 3 года назад. Доволен как слон.


патрон

Коренной Помор
Регистрация
8 Янв 2014
Сообщения
4.928
Реакции
1.084
Возраст
55
Местонахождение
Южный берег Белого моря,г.Онега.
Имя
Игорь Юрич
Техника
уаз,буран,stels v 800 viking 2.0
Какой треугольник?
То место где тяги соединил вместе,не наконечники ,а тяги,одна идёт от рулевого это первая тяга,вторая тяга пошла на сошку,вот это место. соединения назвал треугольником,средняя точка соединения.:D
Всё разобрался,палец прикручен в конусе т.е жёстко.:handshake2:


патрон

Коренной Помор
Регистрация
8 Янв 2014
Сообщения
4.928
Реакции
1.084
Возраст
55
Местонахождение
Южный берег Белого моря,г.Онега.
Имя
Игорь Юрич
Техника
уаз,буран,stels v 800 viking 2.0
Ну,Вооо...т,добил я рулёжку,муторно пи**ец,открути,привари,просверли,прикрути,попробуй,если не нравиться то по новой.
Ушёл и наверно окончательно от стандартной схемы переходного узла с руля на лыжу.
Не,знаю кто первый внедрил на такой узел перехода на "косточку",но дай бог ему здоровья.
Выкладываю кино(делайте на полную громкость,забыл снять подводный бокс):


патрон

Коренной Помор
Регистрация
8 Янв 2014
Сообщения
4.928
Реакции
1.084
Возраст
55
Местонахождение
Южный берег Белого моря,г.Онега.
Имя
Игорь Юрич
Техника
уаз,буран,stels v 800 viking 2.0
Так,а вот сама рулёжка,крутим "пончики" Бураном,сижа не напрягаясь рулю-кручу как хочу,так и ворочу.
Восьмёрка,круг получился 5 м.:


патрон

Коренной Помор
Регистрация
8 Янв 2014
Сообщения
4.928
Реакции
1.084
Возраст
55
Местонахождение
Южный берег Белого моря,г.Онега.
Имя
Игорь Юрич
Техника
уаз,буран,stels v 800 viking 2.0
Напишу сюдой на счёт лыжи немножко,чтоб было всё в куче.
Ширина 255 мм,длинна реборды по коньку 1035мм,подрезы 20мм.


nprDimas

Ветеран
Регистрация
30 Дек 2011
Сообщения
3.973
Реакции
312
Возраст
39
Местонахождение
Москва, ЗАО
Имя
Дмитрий
Техника
ФФ-2, Тула ТМЗ 5.951,952,971, Турист86г.в., Муравей, САМОХОДКА,Буран С640 (1985),Ski-doo Formula ST
Два видоса не работают. Мой также на твердом вертится по ощущениям


патрон

Коренной Помор
Регистрация
8 Янв 2014
Сообщения
4.928
Реакции
1.084
Возраст
55
Местонахождение
Южный берег Белого моря,г.Онега.
Имя
Игорь Юрич
Техника
уаз,буран,stels v 800 viking 2.0
твердом вертится по ощущениям
Я заострил внимание (показал),как руль легко вертится с переходом на "косточку"против заводского, шар в полутрубе,так как у многих кто так делал было что-то из двух или руль легко крутится,а поворота нет или наоборот руль тяжело,а поворот отличный.У было и руль тяжело,и не поворачивал ни хрена.Но и лыжа соответственно роль играла большую.Короче переделано всё.
Видосы все три кажут (коменты приходят).Звук глуховат,забыл снять с камеры "подводный бокс"


nprDimas

Ветеран
Регистрация
30 Дек 2011
Сообщения
3.973
Реакции
312
Возраст
39
Местонахождение
Москва, ЗАО
Имя
Дмитрий
Техника
ФФ-2, Тула ТМЗ 5.951,952,971, Турист86г.в., Муравей, САМОХОДКА,Буран С640 (1985),Ski-doo Formula ST

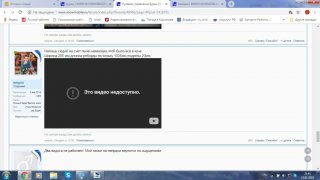

Видосы не кажут, там всего одно видео и комментарий мой.


5havin

Участник
Регистрация
18 Фев 2015
Сообщения
156
Реакции
18
Местонахождение
Москва
Имя
Виталий
Техника
Vk540 2015 + Snow Hawk 500
работают видосы. все норм


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.070
Реакции
685
Возраст
53
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

nprDimas

Ветеран
Регистрация
30 Дек 2011
Сообщения
3.973
Реакции
312
Возраст
39
Местонахождение
Москва, ЗАО
Имя
Дмитрий
Техника
ФФ-2, Тула ТМЗ 5.951,952,971, Турист86г.в., Муравей, САМОХОДКА,Буран С640 (1985),Ski-doo Formula ST
Если по теории, надо взять нижнюю, верхнюю точку крепления и соединяющую тягу. Перпендикуляр от верхней точки крепления тяги должен проходить через центр вращения рулевого вала, а перпендикуляр от тяги через нижнее крепление тяги должен проходить через ось вращения шкворня лыжи. Имеем из дано: расстояние до нижнейточки крепления тяги от оси вращения шкворня ( судя по видео ограничено вариатором), положение шкворня, положение оси вращения рулевого вала, нужно придумать длину верхнего рычажка, например в 1,5-2 раза короче нижнего, а вот по горизонту где находятся наши точки нужно искать на листочке геометрически. Только в таком варианте поворот налево и направо будет одинаковым.


5havin

Участник
Регистрация
18 Фев 2015
Сообщения
156
Реакции
18
Местонахождение
Москва
Имя
Виталий
Техника
Vk540 2015 + Snow Hawk 500
поворот налево и направо будет одинаковым.
Чай не вишила для гонок или ралли. Меня полностю устраивает. Но разница действительно есть и по усилию и по вывороту. Руль выворачивается правее сильнее, что позволяет через правое плече развернуться на укатанном на 5 метровом пятачке, если сходу и под газом. В остальном что по дороге, что снегу отлично. Нет люфта - одной рукой рулю, второй слезы счастья вытираю.
