Болотоход из Верхней Тоймы

Гусеницы для снегоходов и спецтехники

Жесть 838

Новенький
Регистрация
5 Дек 2017
Сообщения
47
Реакции
2
Возраст
55
Имя
Алексей
Техника
болотоход
Добрый день ! Интересует ,есть у кого такие каракаты ?Управление как на Жигулях ,не переломка ,ну и нет ремней .


Вложения

didulya2405

Активный участник
Регистрация
15 Янв 2015
Сообщения
557
Реакции
63
Местонахождение
Сокол,Вологодской
Имя
Михаил
Техника
мототолкач,каракат чебуратор

Жесть 838

Новенький
Регистрация
5 Дек 2017
Сообщения
47
Реакции
2
Возраст
55
Имя
Алексей
Техника
болотоход
Давай ТТХ,а то не понятно с двигателем,трансмиссией,дифы в мостах варил/блокировки ? С самой Тоймы ? Или окрест ?
Двигатель LIFAN 190 с понижающим редуктором ,коробка от ВАЗ 2108 ,дифференциал заварен , повёрнута ,передачи включаются наоборот .Мосты Москвич ,рулевое ВАЗ .Мосты без изменений ,передний укорочен .Цепей нет и нет ремней ,карданы .При пробеге примерно 1600 км по болотам с прицепом ремонтов почти не было ,всё сводится к замене масла и пыльников ШРУС .Делал не я ,в самой Верхней Тойме .Скорость на первой передаче 4.5 км час ,на четвёртой 20 -22 .Не знаю ,от чего узел ,где идёт кардан к заднему мосту .


СанычСан

Активный участник
Регистрация
24 Янв 2012
Сообщения
968
Реакции
45
Возраст
69
Местонахождение
Санкт - Петербург
Имя
Александр
Техника
Вездеход "МЕЧТА" № 9
Ну мосты, вряд ли Москвич...


СанычСан

Активный участник
Регистрация
24 Янв 2012
Сообщения
968
Реакции
45
Возраст
69
Местонахождение
Санкт - Петербург
Имя
Александр
Техника
Вездеход "МЕЧТА" № 9
Мосты Москвич, не стыкуются с палками 08 = только ВАЗ.
Интересна стыковка Лифана с КПП. Ну и могу предположить, что редуктор Лифан ещё и со сцеплением?


Жесть 838

Новенький
Регистрация
5 Дек 2017
Сообщения
47
Реакции
2
Возраст
55
Имя
Алексей
Техника
болотоход
Мосты Москвич, не стыкуются с палками 08 = только ВАЗ.
Интересна стыковка Лифана с КПП. Ну и могу предположить, что редуктор Лифан ещё и со сцеплением?
С автоматическим сцеплением .Тот человек ,что делал каракат ,вероятно не знал ,что мосты не стыкуются .На фото видно стыковку КПП с двигателем .Могу сделать фото подетальнее ,это через пару дней ,утром выезд на болото .Спрошу напарника ,он главный спец .


СанычСан

Активный участник
Регистрация
24 Янв 2012
Сообщения
968
Реакции
45
Возраст
69
Местонахождение
Санкт - Петербург
Имя
Александр
Техника
Вездеход "МЕЧТА" № 9
А разболтовка на дисках какая 4 или 5 болтов?


Жесть 838

Новенький
Регистрация
5 Дек 2017
Сообщения
47
Реакции
2
Возраст
55
Имя
Алексей
Техника
болотоход
А разболтовка на дисках какая 4 или 5 болтов?
Диски передние ВАЗ ,задние Москвич .Передние полуоси комбинированные ,т.к шлицевая ВАЗ .Соединение "папа-мама ",обжато втулкой ,надо бы на станке и посадить внатяг эту втулку ,но ходит и так .До этого были на полуоси Москвич нарезаны шлицы ВАЗ ,но не очень точно .


didulya2405

Активный участник
Регистрация
15 Янв 2015
Сообщения
557
Реакции
63
Местонахождение
Сокол,Вологодской
Имя
Михаил
Техника
мототолкач,каракат чебуратор
Интересует ,есть у кого такие каракаты
Не такой конечно,но похож.Тоже передне управляемый,мост сделан из рычагов ,стойки ВАЗ 08 ,диф с обрезанными чулками ВАЗ 06 ,рейка М 2141,Лифан 190 ФД,КПП ОКА ,задний мост ВАЗ 06,дифы в обоих мостах заварены,резина ОИ 25 на дисках 480 мм.


Вложения

СанычСан

Активный участник
Регистрация
24 Янв 2012
Сообщения
968
Реакции
45
Возраст
69
Местонахождение
Санкт - Петербург
Имя
Александр
Техника
Вездеход "МЕЧТА" № 9
С автоматическим сцеплением .Тот человек ,что делал каракат ,вероятно не знал ,что мосты не стыкуются .На фото видно стыковку КПП с двигателем .Могу сделать фото подетальнее ,это через пару дней ,утром выезд на болото .Спрошу напарника ,он главный спец . Посмотреть вложение 1193161
Как эксплуатация? Фото стыковки мотора с коробкой будут?


Жесть 838

Новенький
Регистрация
5 Дек 2017
Сообщения
47
Реакции
2
Возраст
55
Имя
Алексей
Техника
болотоход
Как эксплуатация? Фото стыковки мотора с коробкой будут?

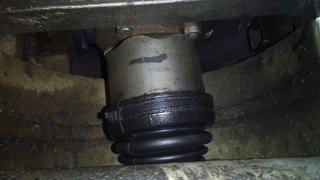

Эксплуатация нормально ,езда по болотам разной топкости ,пройдено примерно 1600 км .Серьёзных поломок не было ,только по недосмотру .Всё время с прицепом и грузом .Фото будут обязательно ,нужно снять пол .Примерно в течение недели выложу


Жесть 838

Новенький
Регистрация
5 Дек 2017
Сообщения
47
Реакции
2
Возраст
55
Имя
Алексей
Техника
болотоход

Вложения

Жесть 838

Новенький
Регистрация
5 Дек 2017
Сообщения
47
Реакции
2
Возраст
55
Имя
Алексей
Техника
болотоход

СанычСан

Активный участник
Регистрация
24 Янв 2012
Сообщения
968
Реакции
45
Возраст
69
Местонахождение
Санкт - Петербург
Имя
Александр
Техника
Вездеход "МЕЧТА" № 9
Да.... Не конструктор...


EugenXXX

Новенький
Регистрация
3 Апр 2019
Сообщения
4
Реакции
0
Возраст
31
Техника
BMW
Легкий аппарат


СанычСан

Активный участник
Регистрация
24 Янв 2012
Сообщения
968
Реакции
45
Возраст
69
Местонахождение
Санкт - Петербург
Имя
Александр
Техника
Вездеход "МЕЧТА" № 9
Может ещё заговорит...?


Жесть 838

Новенький
Регистрация
5 Дек 2017
Сообщения
47
Реакции
2
Возраст
55
Имя
Алексей
Техника
болотоход
Может ещё заговорит...?
Так а что говорить ?Нового ничего ,агрегат нещадно эксплуатируется в хвост и гриву .Поломок не было ,надёжный . Сменил понижающий редуктор из-за копеечной резинки ,был сезон клюквы ,резинку купил позже ,теперь есть запасной редуктор .Довел до ума прицеп ,теперь в нем можно ночевать .Конструкция себя оправдала .


didulya2405

Активный участник
Регистрация
15 Янв 2015
Сообщения
557
Реакции
63
Местонахождение
Сокол,Вологодской
Имя
Михаил
Техника
мототолкач,каракат чебуратор

Жесть 838

Новенький
Регистрация
5 Дек 2017
Сообщения
47
Реакции
2
Возраст
55
Имя
Алексей
Техника
болотоход
Не напрягает работа двигателя на повышенных оборотах ?
Нет ,нормально работает .15 сил маловато для 4-й передачи ,а по болоту на первой идёт в основном на средних ,чуть выше
