Нужна помощь электрика

[Polaris_Man]

Как ты потом собираешься работать с тремя фазами одного цвета?
Можно и в обычной железной трубе, только я бы ее заземлил на всякий случай, диаметр такой, чтоб твой кабель смог свободно зайти от точки а до б. Кабельканал рекомендовал потому, что легче монтировать и кабель тащить не нужно.

Таблица, на которую ты ориентируешься приведена без учета длин передачи напряжения и судя по всему сделана их расчета 100 метров. В твоём случае при 15 метрах этого кабеля по сечению хватит за глаза

А что все жилы фаз нужно подключать только в одной последовательности? 1,2,3 я думал раз ток переменный то все равно.



[Romich]

я думал раз ток переменный то все равно.

Да, все равно. Только ноль с фазой не спутай. Направление вращения э́л.двигателя (если есть), меняется просто переменой двух любых фаз.



[TURBO рыба]

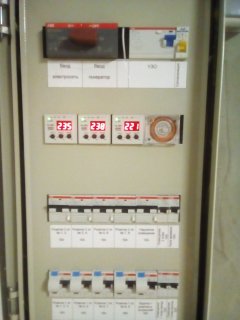

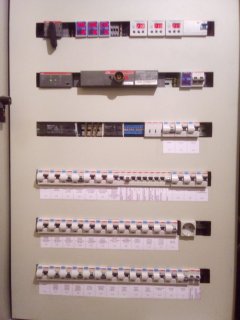

вот фотки моих шкафов.
маленький - гараж
большой - дом



[TURBO рыба]

не нужно брать провода типа троса.жила должна быть однопроволочная.

Для стационарной проводки в кабель канале да, лучше чтобы провод был цельнотянутый, а не плетеный. Но
у Поляриса ситуация осложнена тем, что он хочет затянуть всю эту гирлянду в металлическую трубу, не видел ни разу прямой проводки, всегда есть повороты. Не представляю как он уложит в поворотную коробку все четыре жилы цельнотянутые.

А что все жилы фаз нужно подключать только в одной последовательности? 1,2,3 я думал раз ток переменный то все равно.

разницы нет в какой последовательности ты подключишь фазы. При дальнейшей работе с ними всегда приходится подключать потребителей. Вот там могут возникнуть вопросы на какой фазе у тебя подключен потребитель



[Scarlo]

Не представляю как он уложит в поворотную коробку все четыре жилы цельнотянутые.

А сразу использовать четырехжильный кабель?
Да и в многожилках нет никаких проблем, простотнадо использовать наконечники или гильзы.
З.Ы. Алексей, к генератору есть документация? Там должны быть схемы подключения.



[TURBO рыба]

А сразу использовать четырехжильный кабель?
Да и в многожилках нет никаких проблем, простотнадо использовать наконечники или гильзы.
З.Ы. Алексей, к генератору есть документация? Там должны быть схемы подключения.

В начале темы я сразу посоветовал многожильный кабель уложить в кабельканал, Полярис выбрал плетёный провод.



[Polaris_Man]

Уже заказал, сейчас еду в магазин забирать. Взял 2,бухты красной и черной по 30м каждая. Не знал что землю можно и нужно на трубу кидать. А если труба по сложному углу идёт?, можно часть кабеля оставить открытым, или лучше с резьбовыми фиттингами заморачиваться?
Кабеля недешевые нефига, за бухту 110долл. А монокабель ещё дороже и гиморрнее в протяжке как ТурбоРыба говорит



[Romich]

Трубу вообще не обязательно использовать. Её используют в местах, где возможны повреждения проводов, кабеля, то есть для механической защиты. Раньше на заводах использовали для подводки проводов к станкам, зачастую по полам или в полах. Сейчас можно просто в гофру затянуть, если где-то пройти через стену, то использовать металлическую гильзу из трубы. Хотя у вас в Канаде могут быть иные требования.



[Polaris_Man]

У нас по строительным нормам обязательно либо в гофру либо в спец. Трубу. conduit у них называется..я так понял это просто обыкновенна дешёвая шовная труба



[Polaris_Man]

Всем спасибо, сварочник, генератор, и плазменный стол подключены.
Отпуск закончился, трубы сварены и лежат на дне канавы. Обвязка котла тоже почти закончена



[Polaris_Man]



[Polaris_Man]



[Polaris_Man]



[MAPAT]

Посмотреть вложение 1428689

А котельная хорошо утеплена?
Рамы показались хлипковатыми.



[Polaris_Man]

Нет утеплена плохо, но температура в ней редко опускается ниже нуля.
Даже когда -30. Не знаю с чем связан этот феномен, наверное потому что котельная стоит на жб плите, с другой стороны скат крыши смотрит на юг. На втором этаже жарко когда солнце. Но утеплить бы надо, особенно гаражные железные двери.



[Polaris_Man]

Вообще, многие вещи начинаешь понимать когда появляется своя недвига.
У меня все 3 здания каркасные.
2 на жб плите, а основной дом с подвалом на лагах. Как на картинке, то бишь пол дома над землёй.
Вот, он продувается, сколько не топи через 6часов +5.
В зданиях которые на бетонной плите, их трудно разогреть, но однажды прогревшись они держат тепло 3 дня. В них комфортно, и уютно и летом тоже прохладно. Они построены до войны. Основной дом в 80х.



[MAPAT]

Нет утеплена плохо, но температура в ней редко опускается ниже нуля.
Даже когда -30. Не знаю с чем связан этот феномен, наверное потому что котельная стоит на жб плите, с другой стороны скат крыши смотрит на юг. На втором этаже жарко когда солнце. Но утеплить бы надо, особенно гаражные железные двери.

Топить устанешь при высоких теплопотерях.
Надо заняться утеплением.



[Scarlo]

Вот, он продувается, сколько не топи через 6часов +5.
В зданиях которые на бетонной плите, их трудно разогреть, но однажды прогревшись они держат тепло 3 дня. В них комфортно, и уютно и летом тоже прохладно.

Потому что каркасник - барабан. Он пустой, поэтому нет никакой тепловой энерции.
Добавил плиту - получил бОльший комфорт.
В здании, в котором находится мой "офис", ограждающая конструкция - сэндвич-панель. По сути каркасник. Но перекрытия из ж/б плит и перегородки из керамического полнотелого кирпича. Поэтому в нем довольно таки комфтртно.
В общаге же бетонный только пол (залит по профлисту), ограждающая из сэндвич-панелей, стены из гипсокортона + звукоизоляция. Вот в ней, как в барабане - быстро остывает при проветривании и быстро нагревается при закрытии окна.



[Polaris_Man]

Да довольно то точное сравнени барабан.
В местечке где я живу ценят дома построенные до прихода каркасных технологий. Из бруса и кирпича, но их осталось мало. Но все равно мой дом построенный в начале 80х лучше домов построенных в 90е. А те лучше домов построенных в 2000.
Сейчас строят из более дешёвых материалов.
