Доброго дня товарищи по несчастью)

Сегодня в рамках ремонтных работ по снегоходу обнаружил весьма неприятную историю. Провода идущие от магнето мягко говоря потеряли свои потребительские качества. Если выражаться не техническим языком, то качество этих желтеньких проводов оставляет желать лучшего. А еще интересно, какие же мудаки на заводе догадались сложить этот жгут идущий от генератора к выпрямителю в 2х местах, практически сломав провода и притянуть все это дело намертво к раме....

Заметил кстати случайно. Три желтых провода "надежно" спрятаны от всех невзгод в черный рукав, вот под ним вся жесть...

Далее срезаем защиту и в месте перегиба видим следующее:


Почти весь провод по факту выглядит так


Короче если вдруг есть владельцы Витязей, кто спит спокойно, то это вы напрасно))) Заводом заложена бомба замедленного действия. И где вы останетесь без электричества с заглохшим снегоходом вопрос открытый.

Проверяйте...


Tiger1979

Ветеран
Регистрация
18 Май 2011
Сообщения
5.245
Реакции
289
Возраст
44
Местонахождение
Чукотский АО
Имя
Юрий
Техника
Была Тайга Patrul 550 SWT 2011 г.в., был Ski-Doo Expedition TUV V-800 2009г.в., был Ski-Doo Expedition 1200 LE 2011г.в.
Доброго дня товарищи по несчастью)

Сегодня в рамках ремонтных работ по снегоходу обнаружил весьма неприятную историю. Провода идущие от магнето мягко говоря потеряли свои потребительские качества. Если выражаться не техническим языком, то качество этих желтеньких проводов оставляет желать лучшего. А еще интересно, какие же мудаки на заводе догадались сложить этот жгут идущий от генератора к выпрямителю в 2х местах, практически сломав провода и притянуть все это дело намертво к раме....

Заметил кстати случайно. Три желтых провода "надежно" спрятаны от всех невзгод в черный рукав, вот под ним вся жесть...
Посмотреть вложение 1532696
Далее срезаем защиту и в месте перегиба видим следующее:
Посмотреть вложение 1532697

Почти весь провод по факту выглядит так
Посмотреть вложение 1532695

Короче если вдруг есть владельцы Витязей, кто спит спокойно, то это вы напрасно))) Заводом заложена бомба замедленного действия. И где вы останетесь без электричества с заглохшим снегоходом вопрос открытый.

Проверяйте...
Мне в данном случае производителям хочется сказать- уроды конченные. А кто в тундре за много км. от жилья? Им что делать с такой бедой?


Петр СПб

Участник
Регистрация
23 Фев 2018
Сообщения
62
Реакции
29
Возраст
40
Имя
Петр
Техника
Stels SA800
Продолжая эпопею с генератором заказал провода, решив что рас КЗ не было, то обмотки живые, да и до разбора снегохода зарядка была.

Провода выбрал в силиконовой оплетке термостойкие. Сечение AWG14. По нашему это примерно 2 квадрата. На вид точно не меньше чем те, что стоят с завода.

Менял по одному проводу. Отрезая весь старый провод и оставляя примерно 1,5см на скрутку+пайку как со стороны магнето, так и со сторон разъема. Самое непростое в этой истории протащить провода через резиновое уплотнение. Не брезгуйте маслом или вазелином, иначе повредите оплетку провода. Протаскивал с помощью кондуктора из сварочной проволоки.

Новые провода сделал на 10см короче старых, что бы не делать лишних загибов. Установив все на место на снегоходе, поверх проводов одел разрезную гофру.


Петр СПб

Участник
Регистрация
23 Фев 2018
Сообщения
62
Реакции
29
Возраст
40
Имя
Петр
Техника
Stels SA800
Прошу помощи у владельцев Витязей. Можете сфотографировать как расключены разъёмы двойные(это подкючение аварийной кнопки). Завод изготовитель не удосужился разные сделать, а цвета отличаются от электросхемы в мурзилке...


влад178

Активный участник
Регистрация
23 Апр 2015
Сообщения
657
Реакции
465
Местонахождение
Ленинград
Имя
Влад
Техника
sky-doo expedition sport 900ace
Я не скоро доберусь до дачи… фото чего надо ?- место разъёма или какие провода на кнопке.
Скриншот обведи и сюда кинь


Петр СПб

Участник
Регистрация
23 Фев 2018
Сообщения
62
Реакции
29
Возраст
40
Имя
Петр
Техника
Stels SA800
Я не скоро доберусь до дачи… фото чего надо ?- место разъёма или какие провода на кнопке.
Скриншот обведи и сюда кинь
Строго по инструкции все сделал)

Интересует именно совместное подключение этих двойных разъемов.

Сейчас снегоход ведет себя, как при выдернутой чеке или нажатой кнопкой стоп на руле. Дисплей не светится, насос не свистит при включении зажигания.



Петр СПб

Участник
Регистрация
23 Фев 2018
Сообщения
62
Реакции
29
Возраст
40
Имя
Петр
Техника
Stels SA800
Кнопку аварийного останова нашел куда воткнуть( с другой стороны оказался разъём), а вот вопрос с соединением обведенных двойных разъёмов остался открытым. Может сможет глянуть кто?


Valerij25

Активный участник
Регистрация
14 Фев 2016
Сообщения
423
Реакции
121
Возраст
57
Местонахождение
РКоми,
Имя
Валерий
Техника
Снегоход Тайга Варяг 500, Mitsubishi L200, лодка пвх Abakan - 430jet. tohatcu 40epc.
Кнопку аварийного останова нашел куда воткнуть( с другой стороны оказался разъём), а вот вопрос с соединением обведенных двойных разъёмов остался открытым. Может сможет глянуть кто?
они никуда не подключены, кто то писал, что предназначены для электронного курка газа вроде но утверждать не буду, но у нас этого девайса нет.


патрон

Коренной Помор
Регистрация
8 Янв 2014
Сообщения
4.792
Реакции
1.031
Возраст
55
Местонахождение
Южный берег Белого моря,г.Онега.
Имя
Игорь Юрич
Техника
уаз,буран,stels v 800 viking 2.0
Продолжая эпопею с генератором заказал провода, решив что рас КЗ не было, то обмотки живые, да и до разбора снегохода зарядка была.

Провода выбрал в силиконовой оплетке термостойкие. Сечение AWG14. По нашему это примерно 2 квадрата. На вид точно не меньше чем те, что стоят с завода.

Менял по одному проводу. Отрезая весь старый провод и оставляя примерно 1,5см на скрутку+пайку как со стороны магнето, так и со сторон разъема. Самое непростое в этой истории протащить провода через резиновое уплотнение. Не брезгуйте маслом или вазелином, иначе повредите оплетку провода. Протаскивал с помощью кондуктора из сварочной проволоки.

Новые провода сделал на 10см короче старых, что бы не делать лишних загибов. Установив все на место на снегоходе, поверх проводов одел разрезную гофру.
Посмотреть вложение 1532886
А чё их менять,сами провода нормальные.
Беду засёк в прошлом году,тоже советовали поменять провода,(форум стелс викинг 800),я менять не стал(резка,пайка),вытащил с фишки провода(где"папы"),стянул с проводов все уплотнители и кембрики(что под крышкой) и спрятал их в термоусадку,ну и для надёжи поверх натянул кембрик...всё.


влад178

Активный участник
Регистрация
23 Апр 2015
Сообщения
657
Реакции
465
Местонахождение
Ленинград
Имя
Влад
Техника
sky-doo expedition sport 900ace
Кнопку аварийного останова нашел куда воткнуть( с другой стороны оказался разъём), а вот вопрос с соединением обведенных двойных разъёмов остался открытым. Может сможет глянуть кто?
В чат вацап присоединяйся. Там оперативнее отвечают. Пурген - админ( ему напиши - он добавит)


влад178

Активный участник
Регистрация
23 Апр 2015
Сообщения
657
Реакции
465
Местонахождение
Ленинград
Имя
Влад
Техника
sky-doo expedition sport 900ace

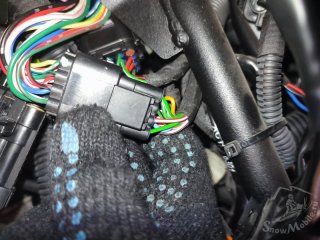

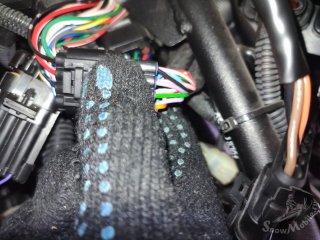

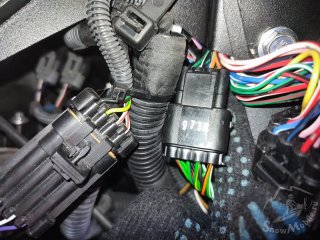

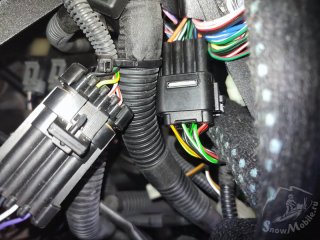

В чате попросил


Вложения

Петр СПб

Участник
Регистрация
23 Фев 2018
Сообщения
62
Реакции
29
Возраст
40
Имя
Петр
Техника
Stels SA800
В чат вацап присоединяйся. Там оперативнее отвечают. Пурген - админ( ему напиши - он добавит)
Если не затруднит, чирканите админу в чате, я в личку написал ему, но видимо не часто он тут бывает.


13 Александр 13

Новенький
Регистрация
26 Фев 2022
Сообщения
9
Реакции
1
Возраст
40
Местонахождение
Респ. Мордовия
Имя
Александр
Техника
Стел Витязь 800
Здравствуйте. подскажите пожалуйста как подключить дополнительную фару с зеленой кнопки на левом пульте. проверял мультиметром 6 пиновую фишку под фарой. но там либо 12 вольт, либо 5 вольт, но ни как не реагирует на переключения кнопки.


Valerij25

Активный участник
Регистрация
14 Фев 2016
Сообщения
423
Реакции
121
Возраст
57
Местонахождение
РКоми,
Имя
Валерий
Техника
Снегоход Тайга Варяг 500, Mitsubishi L200, лодка пвх Abakan - 430jet. tohatcu 40epc.
Здравствуйте. подскажите пожалуйста как подключить дополнительную фару с зеленой кнопки на левом пульте. проверял мультиметром 6 пиновую фишку под фарой. но там либо 12 вольт, либо 5 вольт, но ни как не реагирует на переключения кнопки.
Там в районе розетки белый разъём на два пина.


13 Александр 13

Новенький
Регистрация
26 Фев 2022
Сообщения
9
Реакции
1
Возраст
40
Местонахождение
Респ. Мордовия
Имя
Александр
Техника
Стел Витязь 800

Valerij25

Активный участник
Регистрация
14 Фев 2016
Сообщения
423
Реакции
121
Возраст
57
Местонахождение
РКоми,
Имя
Валерий
Техника
Снегоход Тайга Варяг 500, Mitsubishi L200, лодка пвх Abakan - 430jet. tohatcu 40epc.
вы имеете введу где прикуриватель?
ну да где провода к прикуривателе подходят в этом районе должна быть белая фишка незадействована, вот от неё и подключают и выключатель работать будет.


Valerij25

Активный участник
Регистрация
14 Фев 2016
Сообщения
423
Реакции
121
Возраст
57
Местонахождение
РКоми,
Имя
Валерий
Техника
Снегоход Тайга Варяг 500, Mitsubishi L200, лодка пвх Abakan - 430jet. tohatcu 40epc.

Андрей_Б_72

Новенький
Регистрация
22 Янв 2021
Сообщения
13
Реакции
2
Возраст
40
Местонахождение
Тюмень
Имя
Андрей
Техника
Stels
Добрый день!
Кто ставил аккумуляторы большей ёмкости в замен штатного можете фото сделать как поставили и как переход на автомобильные клеммы сделали.


shmel86

Участник
Регистрация
10 Окт 2020
Сообщения
55
Реакции
12
Возраст
39
Местонахождение
Г. Мегион
Имя
Роман
Техника
Stels Витязь SA800
Всем доброго дня!
Вчера первый раз завёл двигатель после летнего простоя, всё норм, но вот подсветка панели приборов не горит, в конце прошлого сезона горела.
По поводу умерающего аккумулятора отпадает, стоит новый автомобильный кислотный акум.
Подскажите где искать?


Evgeniy78

Участник
Регистрация
22 Окт 2020
Сообщения
57
Реакции
7
Возраст
45
Местонахождение
г.НАДЫМ
Имя
Евгений
Техника
стелс 800
Здравствуйте, может кто сталкивался с такой проблемой, обогрев ручек и курка работает через раз! Реле все поменял, разъёмы обработал спреем! Проблема не ушла!


АНДРЕЙ 045

Старожил
Регистрация
28 Янв 2016
Сообщения
1.080
Реакции
268
Возраст
47
Местонахождение
Курганская обл. Мокроусово
Имя
андрей
Техника
Скандик 500, Артикет вт 660 турбо, скандик СУВ 600, стелс" Витязь. Квадр 650авто и с/х техника
Здравствуйте, может кто сталкивался с такой проблемой, обогрев ручек и курка работает через раз! Реле все поменял, разъёмы обработал спреем! Проблема не ушла!
Сними ручки и увидишь, дорожки перетерло железом. Перепаять нужно. Курок под замену скорее всего


АНДРЕЙ 045

Старожил
Регистрация
28 Янв 2016
Сообщения
1.080
Реакции
268
Возраст
47
Местонахождение
Курганская обл. Мокроусово
Имя
андрей
Техника
Скандик 500, Артикет вт 660 турбо, скандик СУВ 600, стелс" Витязь. Квадр 650авто и с/х техника
Здравствуйте, может кто сталкивался с такой проблемой, обогрев ручек и курка работает через раз! Реле все поменял, разъёмы обработал спреем! Проблема не ушла!
271стр ,


Evgeniy78

Участник
Регистрация
22 Окт 2020
Сообщения
57
Реакции
7
Возраст
45
Местонахождение
г.НАДЫМ
Имя
Евгений
Техника
стелс 800
