Коммутаторы Бурана

[Витал Красноярец]

2 желтых - вход с датчиков. Который-куда - без разницы.
Синий - выход на высоковольтную катушку (или 2 ТЛМ в параллель)

Спасибо



[Витал Красноярец]

Да, если их там два... левое основание на фото - с двумя датчиками.

Посмотреть вложение 1464938
Два других - верхнее и нижнее - с 1 датчиком. Если провод с датчика один - то коммутатор нужен не этот.

Спасибо, у меня 2 датчика вроде взял тот коммутатор, номер на нем на фото



[Длинный]

Да, основание магдино старинное, датчиков два. Остаётся для собственного спокойствия проверить и записать сопротивления обмоток.
Зарядная - 360-400 Ом, выносной - 3,5 Ома, совмещённый - 50,5 Ом.



[Витал Красноярец]

Будьте добры по подробнее тут.
Для чего мерить, и где именно?



[Длинный]

1 Для чего?: - для того, чтобы позже при проблемах с зажиганием можно было померить и сравнить с ранними результатами.
Где?: - зарядная - выводы "красный-красный" основания.
Датчики - выводы датчиков "жёлтый-масса двигателя" и "зелёный-масса двигателя"



[Витал Красноярец]

1 Для чего?: - для того, чтобы позже при проблемах с зажиганием можно было померить и сравнить с ранними результатами.
Где?: - зарядная - выводы "красный-красный" основания.
Датчики - выводы датчиков "жёлтый-масса двигателя" и "зелёный-масса двигателя"

Спасибо огромное, понял, сделаю.



[Витал Красноярец]

2 дня искал схему на 6 проводов, так и не нашёл, а тут вуаля, час делов и всё на блюдичке.
Спасибо всем что Вы есть и форуму спасибо



[Savcino]

Приветствую знатоки скажу сразу я новичок проблема в замене что и куда ткните носом



[Длинный]

Ткнуть? Пожалуйста - ваши запчасти в одно целое не вяжутся. вам нужен 6-проводный коммутатор



[Savcino]

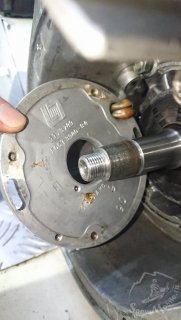

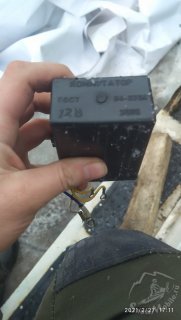

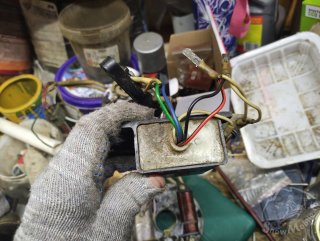

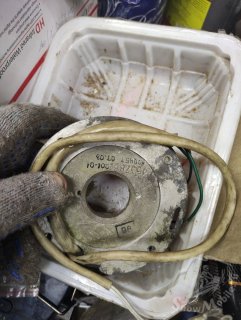

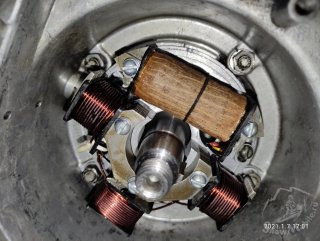

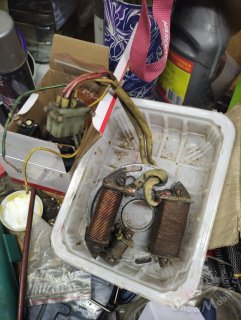

6 проводной к1б производство рф на 3-ем фото,это на который меняем,фото цветов проводов на втором фото первая фишка синий белый вторая фишка зелёный белый красный черный на первом фото старый камутатор маркировку видно на нём вот и вопрос что с чем соединить , в одно целое и не надо заменить пытаемся проводка древняя комутатор новый(



[Savcino]

Могу сфоткать что скажете чтоб было понятно



[Длинный]

Провода от магнето - два пучка по 3 шт. В одном два белых и зелёный, в другом - красный черный и желтый.
Так вот желтый и зелёный - это два датчика.

6 проводной к1б производство рф на 3-ем фото

К-1Б, это не ваш вариант вообще - он работает с 1 датчиком.
не смотрите на количество проводов,из него выходящих - два белых провода -это "масса", на корпус и на трансформатор.
Оставшиеся - красный-чёрный - это вход зарядной катушки, синий-выход на трансформатор, а зелёный - датчик, и он только один.
Вам нужен коммутатор с двумя входами, так называемый "шестипроводной".



[Длинный]

вот такой. Вот жёлтые провода - это два датчика. Который куда - разницы нет. В остальном тут, думаю, с подключением у вас вопросов не будет. По цветам понятно, а на проводе массы (белый) кольцо под болт М6, в отличие от всех остальных - там под М5.



[yoric]

А скажите пож-ста, есть ли где фото магдино старого контактного?



[yoric]

Не только основания, а с автоматом опережения?



[VASILIY]

А скажите пож-ста, есть ли где фото магдино старого контактного?

контактное зажигание

Привет, Я тут новенький. У меня вот какой вопрос. Подскажите кто-нибудь как грамотно отрегулировать контактное зажигание. У меня есть опыт по регулировке контактного зажигания на ПЛМ "Вихрь" по лампочке, отрегулировал оба мотора, работают как часы. А вот как быть с Бураном? Может есть какие-то...

www.snowmobile.ru



[yoric]

Спасибо.



[дед Микола]

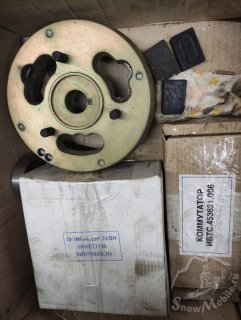

Прошу подсказать, кто в курсе, какой маховик устанавливается на двигатель Бурана с магдино ОМ-3У и коммутатором КС-3. Стробоскоп показывает 35-39 градусов. Ставил запасной КС-3 такая же песня. Магдино двигал туда- сюда, толку нет. Вероятно маховик.
Двигатель заводится, но работает плохо. На маховике нет никаких обозначений.



[nprDimas]

Прошу подсказать, кто в курсе, какой маховик устанавливается на двигатель Бурана с магдино ОМ-3У и коммутатором КС-3. Стробоскоп показывает 35-39 градусов. Ставил запасной КС-3 такая же песня. Магдино двигал туда- сюда, толку нет. Вероятно маховик.
Двигатель заводится, но работает плохо. На маховике нет никаких обозначений.

У зелёного уфимского шпонка немного по другому стоит, по отношению к магнитам на маховике от контактного и им похожих.. вроде бы.



[nprDimas]

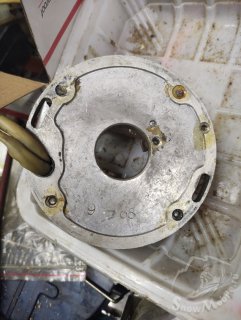

Вот из этой кучи малы есть что то более подходящее для 28сильного мотора, чем московское зажигание?



[лecник77]

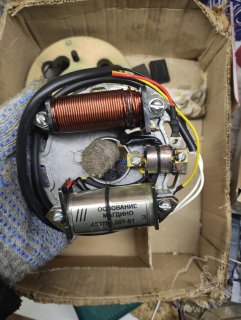

На 8 и 9 фото оригинальное 6-ти проводное зажигание московского производства, которое поставлялось на сборку 28-сильных двигателей.



[nprDimas]

На 8 и 9 фото оригинальное 6-ти проводное зажигание московского производства, которое поставлялось на сборку 28-сильных двигателей.

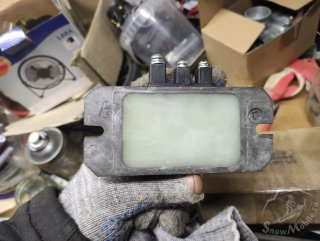

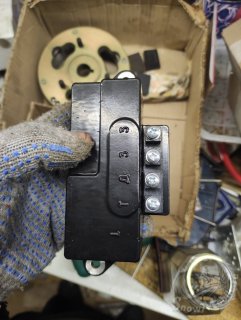

Тогда 10 и 11 коммутатор к ним подходит? Как проверить работоспособность? Есть данные по сопротивлениям обмоток?



[nprDimas]

На 8 и 9 фото оригинальное 6-ти проводное зажигание московского производства, которое поставлялось на сборку 28-сильных двигателей.

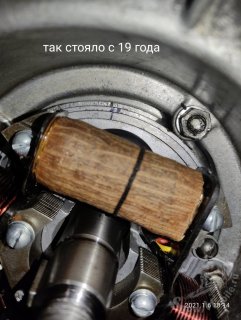

У меня только при таком положении основания мотор перестал греться свыше 180 градусов за промежуток менее 1-2 минут тапки в пол...
Сейчас уоз не превышает 22 градуса.



[VASILIY]

У меня только при таком положении основания мотор перестал греться свыше 180 градусов за промежуток менее 1-2 минут тапки в пол...
Сейчас уоз не превышает 22 градуса.

Так судя по фото, основание и стоит точно по рекомендации производителя.

Как проверить работоспособность? Есть данные по сопротивлениям обмоток?

Тема, Часто задаваемые вопросы руководства по эксплуатации... Где-то на 2-3 стр.



[Длинный]

Как проверить работоспособность? Есть данные по сопротивлениям обмоток?

Есть, выкладывал раза три, последний раз этот вопрос задавал Игоряха. Коммутатор - не тот, на нём 2 входа должно быть, у тебя 1.
